       トラブル発生!至急復旧せよ ~GC/MS修理の流れ~

明けましておめでとうございます。分析ヲタクです。
寒いですねー。人間にはこたえる寒さですが、装置さん達は寒いほうが元気に動いてくれるようです。
しかし、題名どおりですが、やっぱり連休明けは装置トラブルが頻発します。
年明け早々、GC/MSがダウンしました。
今回はロジカルに原因がわかったので、それを題材にして
どうやって原因箇所を特定したのかを書いていきます。

今回の症状は、
「サンプル打ち込み後、GC/MSのTICがノイジーな直線状のベースラインだけで試料の信号が出ない」
というものでした。真空は正常値、Heガスフロー圧も正常値でした。

PCからの制御がMS、GCともにでき、信号がPCに出力されているので電気系統(基板)の
故障はなさそうだということが分かります。基板が故障していると制御または信号の受け取りが
できなくなります。そう意味では今回は致命的な故障ではありません。

真空値の値が正常値範囲なので、接続部のリークもなさそう。
カラムに亀裂等が入り、割れると真空値が悪くなります。MSもベースラインが異常に上昇します。
リーク系のトラブルでもないようです。

次にピーク形状がノイジーな直線状のベースラインだったことから、
MSの検出器は生きているが、イオン化のところが怪しいと睨みました。
理由はイオンソース源が元気でしたら、カラム分解物由来のピークが立ってくるからです。

以上より、イオン化のところが怪しいと考え、ソフト上のイオン化に関するパラメーターを
見てみます。

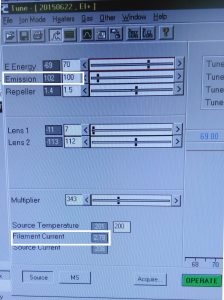

見るところは
上から二つ目のEmission
下から二つ目のFilament Current
のところです。
※メーカーによって呼び名が異なるので、適宜そのメーカーの名称に読み替えてください。

写真の値は復旧後の値になるので正常値になっていますが
復旧前はこの二つの値がほぼ0になっていました。
ほぼ0ということはEIに必要な電子エネルギーが放出できていないと
いうことになります。

以上のことから、一番怪しいパーツは
「フィラメント」であり、
フィラメントが切れている or 切れかかっている
となります。

さて、ここまであたりをつけて初めてGC/MSをシャットダウンします。

立ち下げ後、イオンソース周りのパーツを確認。
おお、期待どおりフィラメント周辺が汚れており、フィラメントが怪しい感じです。
(写真は交換後の古いフィラメントです)

テスターで新品と古いものの抵抗値を見たところ、2つの値が大きく異なっていたので
やはりフィラメントが怪しいことがわかりました。
簡単にイオンソース周りを清掃し、再度装置に組み込みます。

その後、電源を入れると正常に制御ソフトが動作、真空値が正常の値まで達したことと
良く見る平凡なTICが取得できたことを確認して修理完了、今年の初仕事を終えました。

今年もこの装置にはバリバリ活躍してもらいたいと思います。
