EPMAによる状態分析

酸化物やケイ酸塩の化学結合状態(イオン価、結晶構造、配位数)の異なりから、特性X線ピーク波長に変化(シフトや波形)が生じることを利用し、標準スペクトルと比較することで結合状態を推定します。

装置仕様・性能

日本電子(株)製 Jeol-8200

分析方式

:波長分散型X線分析(WDX)

分析可能元素

:B~U

エネルギー分解能

:20 eV(EDXは約130 eV)

検出限界

:0.01 %~

最大試料寸法

:100 x 100mm

Jeol-8200

銅表面上の酸化物

2種類の銅酸化物の識別において、黒色CuOと赤色Cu2Oの色彩による識別が困難な場合、特に電子顕微鏡が必要なミクロな対象物に対して、EPMAによる酸化状態の把握が可能です。

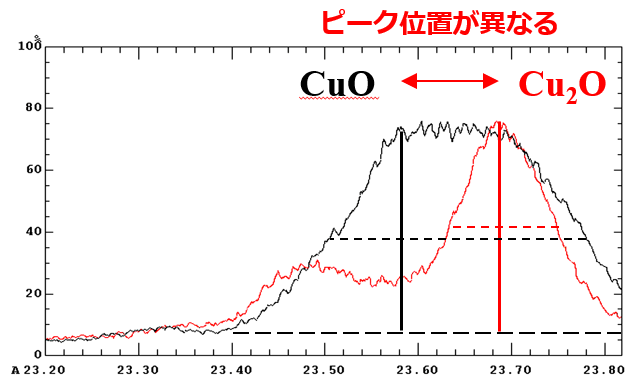

CuO とCu2O の標準O Kα 線スペクトル

CuO とCu2O の標準O Kα 線スペクトル

測定物:純Cu板(長期大気暴露)

測定物:純Cu板(長期大気暴露)

長期間保管されていた純銅の表面は酸化され、CuOのスペクトル形状と良く合致し、さらに波形分離を行うことで、CuOとCu2Oの存在比率は、9:1とわかった。

アルミ基材の酸化物

Al表面の薄い酸化層の測定には最表面分析手法のXPSが有効ですが、異物等の微小物や塊状物、バルク、複合材等に対して、EPMAによる酸化状態の把握が可能です。

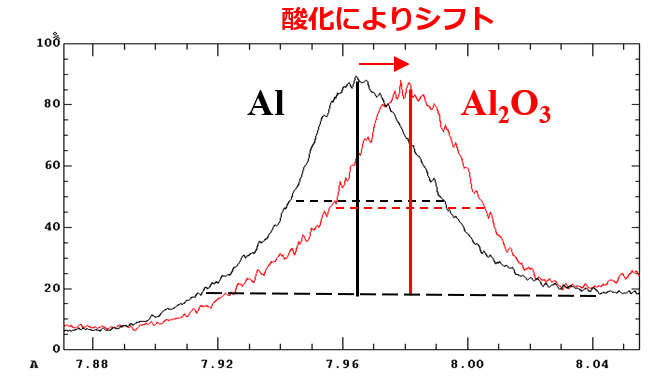

Al と Al2O3 の標準Al Kβ 線スペクトル

Al と Al2O3 の標準Al Kβ 線スペクトル

測定物:純Al板(長期大気暴露)

測定物:純Al板(長期大気暴露)

Al板最表面の酸化層は薄いため識別が困難であるが、内部は酸化されていないことがわかった。

お問い合わせはこちらから
株式会社アイテス 品質技術部
TEL:077-599-5020
