A社製のVRゴーグルに付随のCMOSイメージセンサ部品について、部品状態のまま機械研磨にて断面を作製。CMOSセンサ部品の構造観察を行った。
センサ部品構造及びセンサ表面観察
中央が開口したセラミックス基板にCMOSセンサが実装されており、蓋をするようにガラスフィルタが取り付けられている。このセンサ部品をフレキ基板に実装し、その他の部品とともにVRゴーグルのフレームに取り付けられている。ガラスフィルタを取り除きCMOSセンサ表面を観察すると、カラーフィルタの配置がベイヤーフィルタと言われる配置であることが観察された。
機械研磨による断面作製

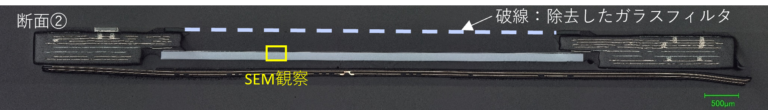

センサ表面観察後、センサ部品を樹脂で包埋し、機械研磨による断面作製を行った。構造は上からガラスフィルタ、セラミックス基板、CMOSセンサ、フレキ基板となっている。センサチップとセラミックス基板はチップ外周部でAu-Au接合されている（断面①）。断面②ではセンサ部で断面を作製しセンサチップ表層の構造についてSEM観察を実施した。
センサチップ表層のSEM観察
センサチップ表層の構造は上からオンチップレンズ、カラーフィルタ、フォトダイオードとなっており、裏面照射型のCMOSイメージセンサであった。
＊断面作製方法には機械研磨の他、FIBやCPなどイオンビームで加工する方法やミクロトーム法などがあります。それぞれ一長一短な特徴があるためサンプル形態や観察範囲、目的などに応じて選択する必要があります。
断面作製方法に迷ったら下記までご連絡ください。相談無料です！お気軽に。
