軸や成形した穴が設計値通りであるか、評価にお困りではありませんか？
真円度・円形度を評価したいというご要望にお応えいたします。
真円度と円形度
真円度とは
2つの同心円で挟んだ時の二円の半径差で表されます。
真円度＝最大円の半径 – 最小円の半径 または (最大円の直径 – 最小円の直径)÷2
円形度とは
図形の複雑さを表し、最大値(真円)を1として、円よりも複雑な形状なほど小さくなります。
円形度＝4π・面積÷周囲長2 0＜円形度≦1
VR-6200を用いた真円度測定

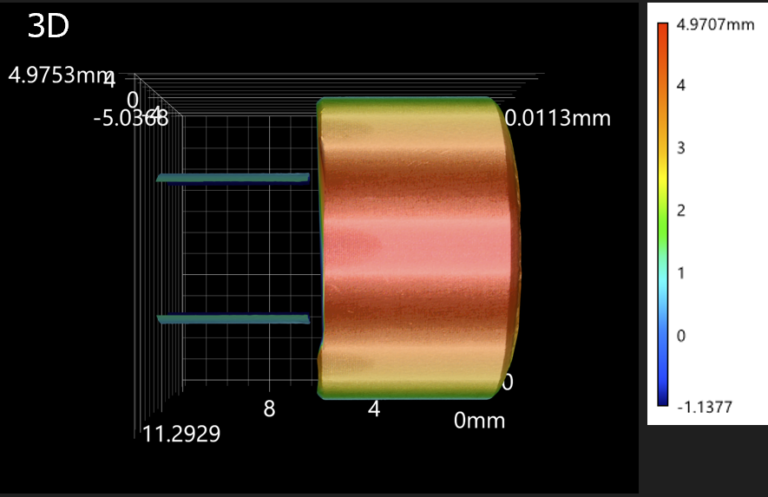

KEYENCE社製 VR-6200の電動回転ユニットにサンプルを取り付け、360度回転させることにより、3Dデータを取得、プロファイルより真円度を求めました。

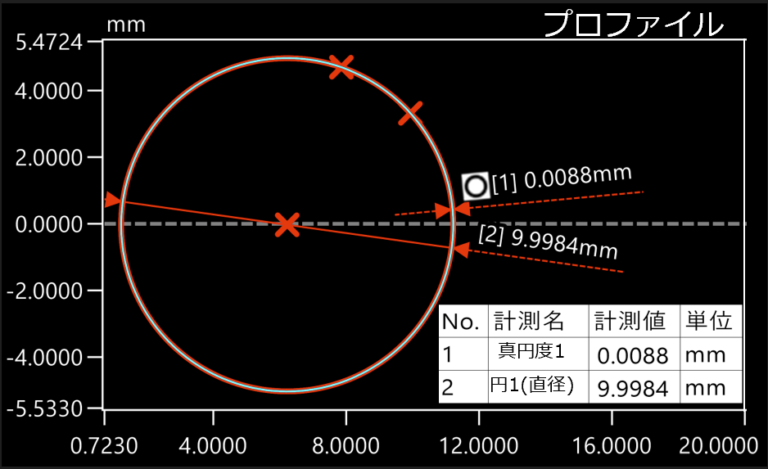

約10mmの径のサンプルに対し、真円度0.0088mm、直径が9.9984mmと算出されました。
画像処理ソフトを用いた円形度測定
画像処理ソフト WinROOF2021を用いて、市販のプローブピンの円形度を求めました。

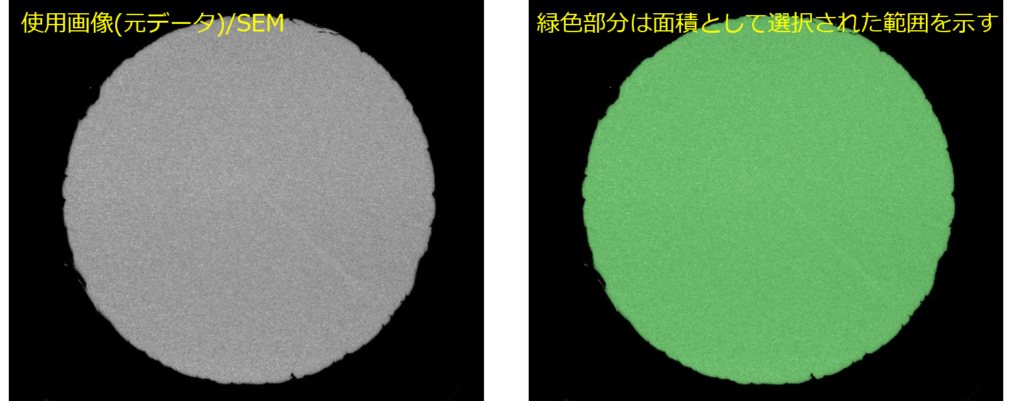

SEM像では、
プローブピンは滑らかな円形
ではないことが見て取れます。
円形度は0.880725と
算出されました。
