YXLON製 マルチフォーカス Cheetah EVO導入！
電子部品、樹脂部品、ゴム部品、金属部品など、様々な用途に活用できます。
マイクロフォンの観察事例（X線透視観察＆直交CT観察）
マイクロフォン部品をX線透視観察＆直交X線CTで観察。
実体顕微鏡像

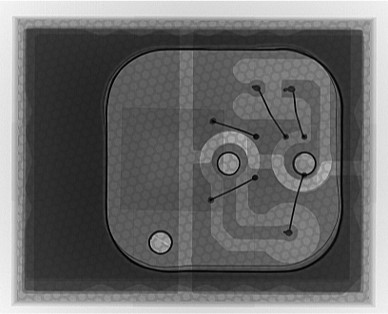

透視像

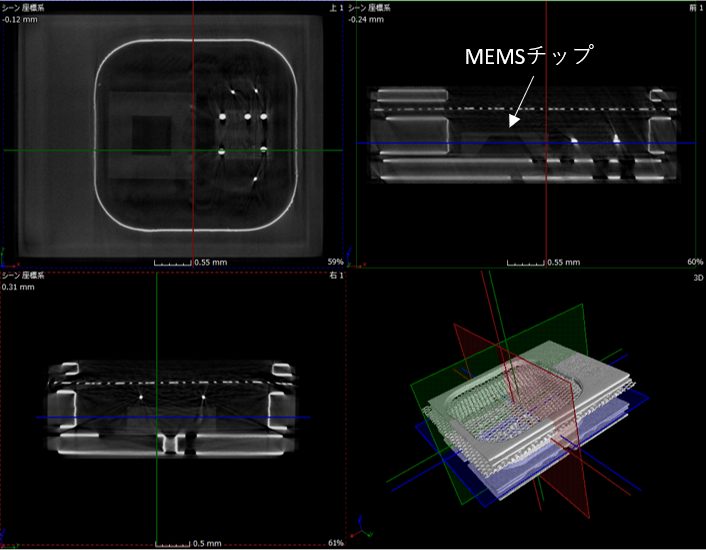

直交CT像
X線透視像では、ワイヤーボンディングの様子や実装基板の配線パターンが観察できます。MEMSチップやSiチップは透けてしまうので、微かにしか観察できません。
直交CT像では、MEMSチップやSiチップが透視像に比べ、明瞭に観察できます。
また透視像は各層が重なった状態での観察となりますが、CT像では各層ごとの観察が可能です。
