卓上SEMの視野サイズ
- 試料の大きさに合わせて全体像を撮りたいとき
- 撮影写真の総枚数を見積りたいとき
写真1枚分の視野幅の目安、拡大倍率の画像見本としてご活用ください。
卓上電子顕微鏡の視野幅 (日立ハイテクノロジーズ社製 TM3030Plus)
（µm）
画像見本 (MLCC/1005サイズ)

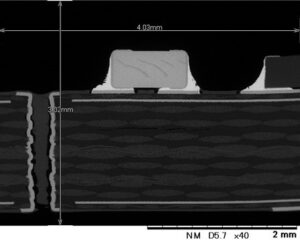

ｘ 40
ｘ 400

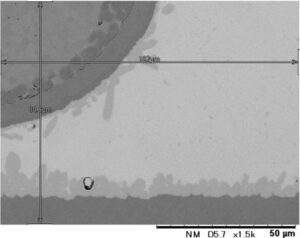

ｘ 1500
ｘ 100
ｘ 800

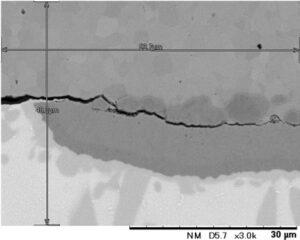

ｘ 3000
ｘ 200
ｘ 1000
ｘ 8000
FE-SEMの視野サイズ
- 試料の大きさに合わせて全体像を撮りたいとき
- 撮影写真の総枚数を見積りたいとき
写真1枚分の視野幅の目安、拡大倍率の画像見本としてご活用ください。

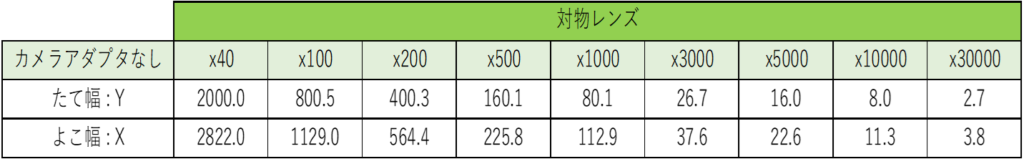

FE-SEM/高分解能電子顕微鏡の視野幅 (ZEISS社製 ULTRA-55)
（µm）

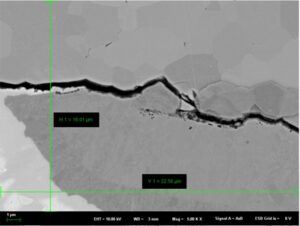

画像見本 (MLCC/1005サイズ)
ｘ 40
ｘ 500
ｘ 5000
ｘ 100

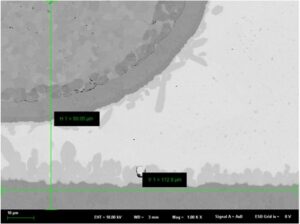

ｘ 1000
ｘ 10000
ｘ 200
ｘ 3000

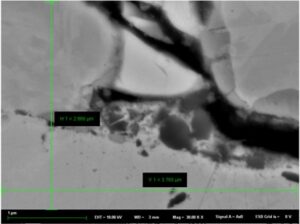

ｘ 30000
金属顕微鏡（オリンパス社製）の視野サイズ
写真1枚分の視野幅の目安、拡大倍率などの画像見本としてご活用ください。

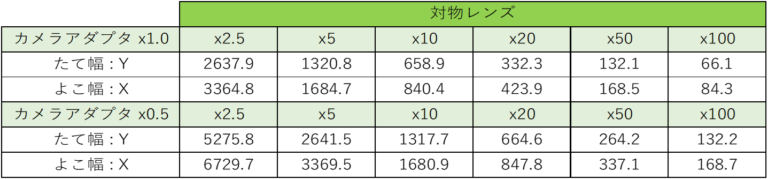

金属顕微鏡の視野幅 (オリンパス社製 BX53M)
（µm）
カメラアダプタ (x0.5) を使用することで、さらに視野範囲が拡がります !
対物レンズ倍率はそのままで、広範囲の観察が可能 !

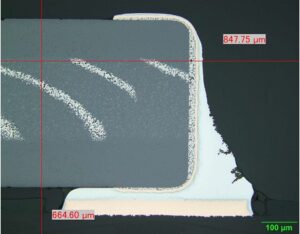

画像見本 (MLCC/1005サイズ) カメラアダプタ x0.5 を使用
ｘ 2.5
ｘ 20

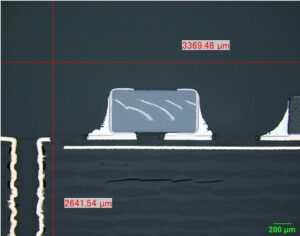

ｘ 5

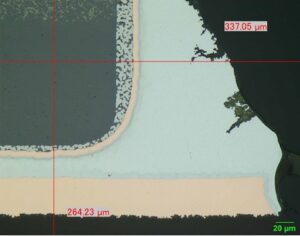

ｘ 50

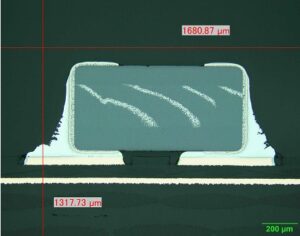

ｘ 10

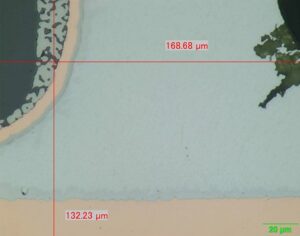

ｘ 100
金属顕微鏡（ニコン社製）の視野サイズ
写真1枚分の視野幅の目安、拡大倍率などの画像見本としてご活用ください。

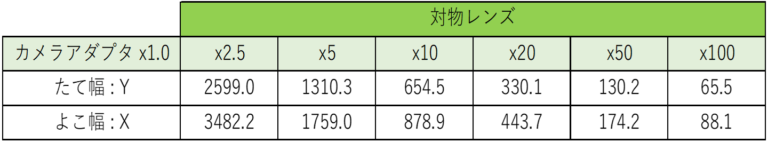

金属顕微鏡の視野幅 (Nikon社製 ECLIPSE LV100)
（µm）
画像見本 (MLCC/1005サイズ) カメラアダプタ x1.0

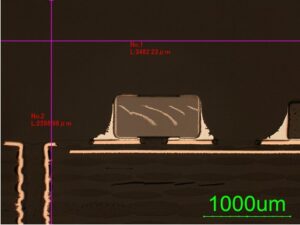

ｘ 2.5

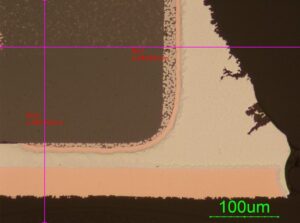

ｘ 20

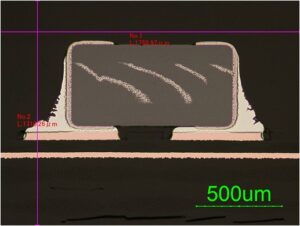

ｘ 5

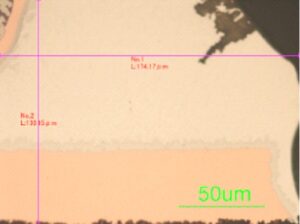

ｘ 50
ｘ 10
ｘ 100
